USB D/Aコンバーター / ヘッドホンアンプ 外部クロック入力端子付
原音忠実再生へのこだわり
SWD-DA20-SDはSW Desktop-Audioシリーズの核としてご好評をいただいたSWD-DA20の機能をそのままに、一部の使用部品や筐体（ケース）を見直した【2022年モデル】のUSB D/Aコンバーター／ヘッドホンアンプです。現在入手可能なほとんどのハイレゾ音源（リニアPCM 44.1k～384kHz/32bit、DSD 2.8M～11.2MHz）の再生に対応。『入力された音源データを出来る限り高品位にアナログ変換し出力する』という基本的な機能こそが、D/Aコンバーターにとって最も重要と考え、こだわりを持って開発しました。
音の変化を自在に操る、多彩なカスタマイズ機能
SWD-DA20-SDはお使いになられる方がご自身のお好みに合わせて音の変化をお楽しみいただける機能も搭載しています。たとえば、内蔵したサンプリングレートコンバーター（SRC）により入力した音源データのアップサンプリングをしたり、PCM⇔DSDそれぞれのフォーマットをリアルタイムに変換する機能も備えています。これにより、お気に入りの楽曲をお好きなサンプリングレートやフォーマットでお楽しみいただくことが可能になっています。更に、外部クロック信号を入力することも出来、他のクロック入力を備えたデジタル機器（SWD-CT10など）と同期動作をさせることで、更に高品位な音づくりをお楽しみいただけます。デスクトップに置けるコンパクトな筐体の中に、様々なオーディオの楽しみ方が詰め込まれています。
ハイレゾ音源を存分に楽しむ
SWD-DA20-SDは音質に定評のあるESS Technology製 高性能オーディオ用DAC IC「ES9018K2M」を搭載しています。リニアPCM44.1k～384kHz/16～32bit、DSD2.8M～11.2MHzの再生に対応しており、現在入手可能なほとんどのハイレゾ音源やCDを高品位にお楽しみいただけます。
アップサンプリング/フォーマット変換機能(SRC)
SWD-DA20-SDでは内蔵されたSRC（サンプリングレートコンバーター）によって、入力された音源データをボタン一つでアップサンプリングして音の変化をお楽しみいただく事が出来ます。また、本機に入力されたPCMデータをDSDデータへ、DSDデータをPCMデータへそれぞれフォーマット変換して、音の変化を楽しむ事も可能です。(※選択できるサンプリングレート・フォーマットには一部制限があります。詳しくはページ下部の「SRCモード対応表」をご覧ください。)入力したデータのまま出力したい場合には、SRCを通さずスルー再生するBYPASSモードも搭載しています。楽曲ごとにお好みのサンプリングレートやフォーマットを選択して、あなた好みの音づくりをお楽しみいただけます。
SRCモード対応表
プリアンプ的な構成
デジタル入力3系統（USB、同軸:COAXIAL、光:OPTICAL）に加え、アナログ入力（RCA L/R端子）1系統も備えており、PCやCDトランスポート、ネットワークオーディオサーバー等さまざまな機器との接続が可能です。各入力はフロントパネルのセレクタースイッチで簡単に切替えることができます。SWD-DA20-SDをプリアンプ的な位置付けのオーディオコンポとしてご利用いただけます。
ヘッドホンアンプへのこだわり
ヘッドホンメーカーでもある当社は、ヘッドホンアンプには妥協を許しません。SWD-DA20-SDのヘッドホンアンプでは、本機の開発指針『音源が持つ情報に手を加えず、出来る限り高品位に出力する』に沿ってヘッドホンアンプICを選定しました。音源の持つ魅力をストレートに、高品位にヘッドホンでお楽しみいただけます。
外部クロックによる同期への誘い
本機はPCやCDトランスポート等と接続するだけで手軽に高品位な音を楽しめるだけでなく、他機器の増設でワンランク上の音を創り込んでいく楽しみ方もご提案しています。例えば、同じSW Desktop-Audioシリーズのクロックジェネレーター「SWD-CL10（生産完了品）」と本機のクロック入力端子を接続して、他のデジタル機器（CDトランスポート/SWD-CT10等）と外部クロック同期をさせることで、より高精細な音づくりをお楽しみいただけます。
新たなUSBデータ転送方式「Bulk Pet」に対応
一般的にUSB Audioのデータ転送は「Isochronous(アイソクロナス)」方式で転送されています。この方式は短時間で大量のデータを処理し、間欠的に転送する為、Host側CPUとDevice側CPUに高い処理負荷がかかります。高い処理負荷がかかると、音質にも影響を及ぼします。「Bulk Pet」方式は、転送するデータを出来るだけ少なくし、連続的なデータ転送にすることによって、処理するデータ量を平均的にすることが可能になります。これにより、Host側・Device側CPUの処理負荷の変動が少なくなり音質の改善を可能にする、画期的な転送方式です。
Bulk Petの概要
- 一般的なIsochronous（アイソクロナス）転送ではなく、Bulk転送による独自の音声伝送技術です。
- ホスト側、デバイス側の処理負荷のバランスを変えた4パターンの転送方式からお好みによって選択が可能です。
- 既存のUSB Audio Classの再生環境と共存が可能です。
- 従来のUSB Audio Class 2.0互換モードも搭載しています。
- 一般的な再生ソフトで再生可能です。
- 専用の独自ドライバー（Windows用、Mac用）を提供します。
- ビットパーフェクトでデータを送りますので、データは変化しません。
Bulk Petの使用方法
SWD-DA20-SDでは、お使いのPCにドライバーのインストールすることによって「Bulk Pet」に対応致します。Macをお使いのお客様もBulk Petを使用される場合、ドライバーのインストールが必要となります。
Bulk Pet対応ドライバーは、サポートページの「ダウンロード・マニュアル：SWDシリーズ」よりダウンロードしてください。

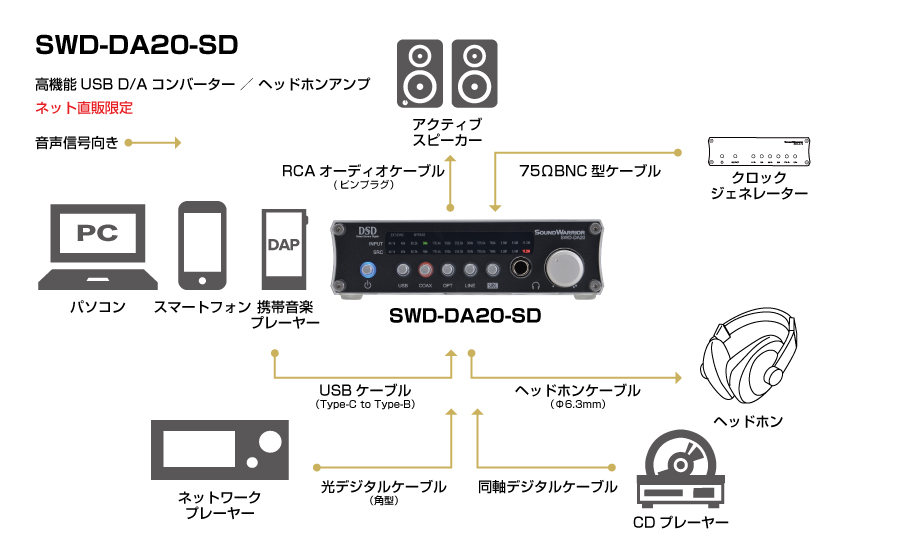

組み合わせで楽しむ
サポート
接続などでお困りの際は 「サポートページ 」のFAQをご参照、または 「お問い合わせ」 よりご相談ください。
取扱説明書およびBulk Pet対応ドライバーは、サポートページの「ダウンロード・マニュアル：SWDシリーズ」よりダウンロードしてください。
FAQ よくあるご質問
【SWD-DA20-SD】SRCモードとは何ですか？
本機に内蔵するサンプリングレート・コンバーター(SRC)によって、入力されたデジタル音声信号を任意の周波数にアップコンバートしたり、フォーマット変換(PCM ・ DSD)をすることができる機能です。必ずしもアップコンバートをすることで高音質になるというわけではありませんが、音の変化をお楽しみいただける機能として搭載しております。
【SWD-DA20-SD】Macと接続して使用する場合、ドライバーのインストールは必要ですか？
高音質USB転送技術「Bulk Pet」をお使いになる場合は、こちらからMac用ドライバーをインストールしていただく必要があります。Bulk Petを使用されない場合にはドライバーのインストールは不要です。サポートページの「ダウンロード・マニュアル：SWDシリーズ」よりダウンロードしてください。
※Bulk Petに関する詳細はインターフェイス株式会社のホームページをご覧ください。(外部リンク先が開きます)
【SWD-DA20-SD】LINE入力端子と接続して音源を再生する場合にもSRCモードを使用できますか？
SRCモードは本機に入力されるデジタル信号(USB、OPTICAL、COAXIAL)のみにご使用いただけます。
その為、LINE入力から入力されるアナログ信号にはご使用いただけません。
【SWD-DA20-SD】SWD-DA15との違いは何ですか？
SWD-DA15とSWD-DA20(-SD)の違いは下記の点です。(下記以外の仕様は共通となります。)
1、外部クロック入力端子の有無(SWD-DA20-SD 有り、SWD-DA15 無し)
2、アナログ入力の有無(SWD-DA20-SD 有り、SWD-DA15 無し)
仕様
| 型番：SWD-DA20-SD | |
|---|---|
| デジタル入力 | |
| ■USB端子 | USB Type B |
| ・PCMサンプリング周波数 | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 / 352.8 / 384 kHz |
| ・PCM量子化ビット数 | 16 / 24 / 32 bit |
| ・DSDサンプリング周波数 | 2.8224 / 5.6448 / 11.2896 MHz |
| ■OPTICAL端子 | 角型光デジタル(TOS-Link) ・信号規格S/PDIF(IEC-60958) 2chリニアPCM |
| ・OPTICAL サンプリング周波数 | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz |
| ・OPTICAL 量子化ビット数 | 16 / 24 bit |
| ■COAXIAL端子 | RCAピンジャック ・信号規格S/PDIF(IEC-60958) 2chリニアPCM |
| ・COAXIAL サンプリング周波数 | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz |
| ・COAXIAL 量子化ビット数 | 16 / 24 bit |
| 外部クロック入力 | |
| CLOCK IN 端子 | 75ΩBNC |
| ワードクロック周波数 | 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384kHz |
| スーパークロック周波数 | 5.6448M/6.144M/11.2896M/12.288M/22.5792M/24.576M/45.1584M/49.152MHz |
| 信号レベル | 5Vp-p |
| アナログ入力 | |
| LINE端子 | RCAピンジャック L/R |
| アナログ出力 | |
| LINE端子 | RCAピンジャック L/R |
| ライン出力レベル (音声出力 固定/可変 切替） | ・FIXED（固定）：+9.0dBm(2.2Vrms) デジタル入力フルスケール時 ・VARIABLE（可変）：+9.0dBm(2.2Vrms) デジタル入力フルスケール、ボリューム最大時 |
| ヘッドホン出力 | |
| PHONES端子（ヘッドホン端子） | Φ6.3mmステレオ標準 |
| 最大出力 | 60mW(40Ω負荷 1%歪時) |
| 適合インピーダンス | 40Ω～100Ω |
| 一般 | |
| 電源電圧 | DC 12V (ACアダプター) |
| 消費電力 | 8W |
| 本体サイズ | W約145.4mm×H40mm×D165mm(突起物含まず) |
| 重さ | 約0.7kg |
| 付属品 | ACアダプター×1、保護クッション×4、取扱説明書×1、保証書×1 |
| JANコード | 4522425051277 |
| 生産国 | 日本 |
| 保証期間 | ご購入より1年間 |
製品のご購入 公式オンラインショップ「SHiROSHiTA Direct」
SOUND WARRIOR製品は、製造元「城下工業」の公式オンラインショップ「SHiROSHiTA Direct」でお求めいただけます。※楽天市場店」のリンク先は「トップページです。型番で検索して各製品ページへお進みください。
DSD及びDSDロゴはソニー株式会社の登録商標です。／ Bulk Petはインターフェイス株式会社の登録商標です。
