テレビとテレビ用アンプ「SW TV Plus」を接続して音質向上を。
「Makuake（マクアケ）」にてプロジェクトを開始した「SW TV Plus （型番：SWD-TV1）」は、テレビボードやラックに収まりやすいコンパクトなテレビ用アンプです。いつものテレビの音を手軽に高音質化してお楽しみいただけます。

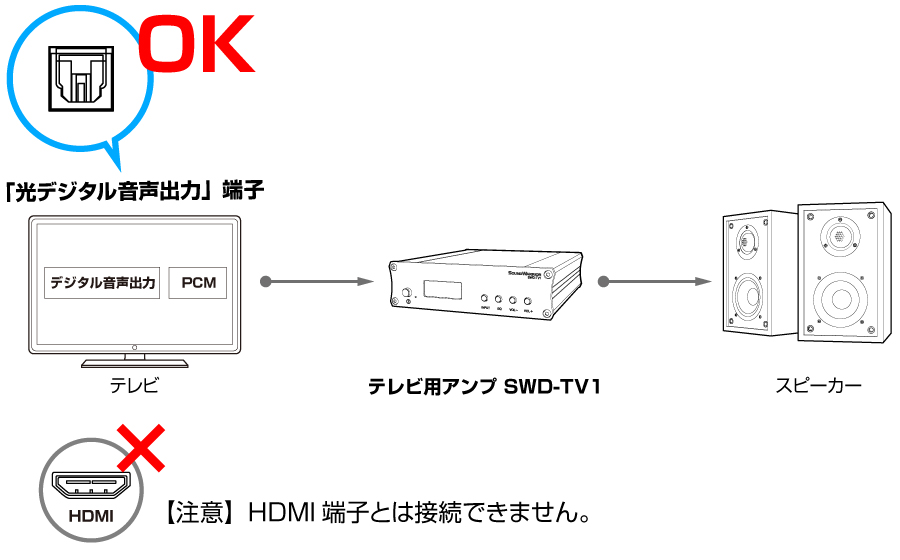

ここではテレビ（光デジタル端子）との接続方法についてご紹介させていただきます。
※テレビのHDMI端子とは接続できません。

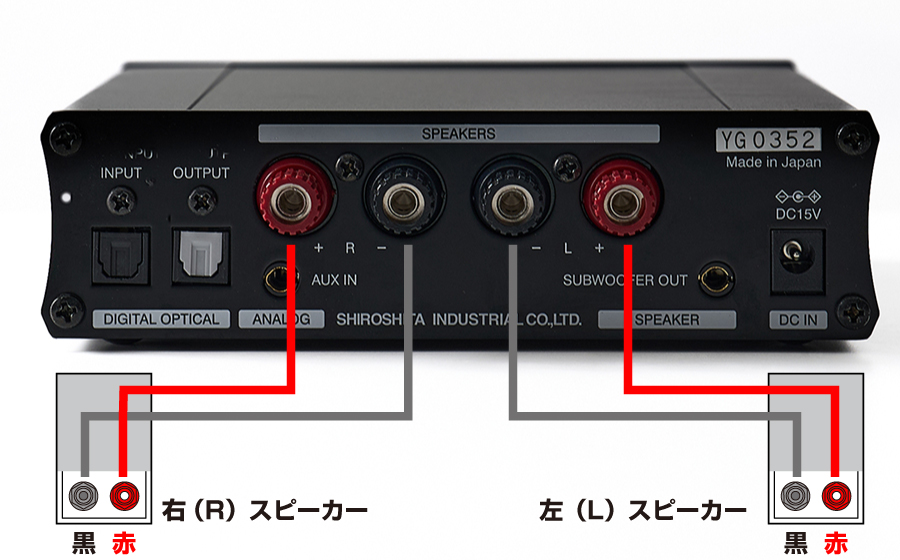

1. スピーカーとの接続
必ずアンプの電源を切った状態で行ってください。
スピーカーの接続は、「色と左右を合わせる」というルールさえ守れば、実はとてもシンプルです。
ケーブルの「赤はプラス（＋）」、「黒はマイナス（ー）」です。アンプとスピーカーのを色と左右を合わせてつなぎます。

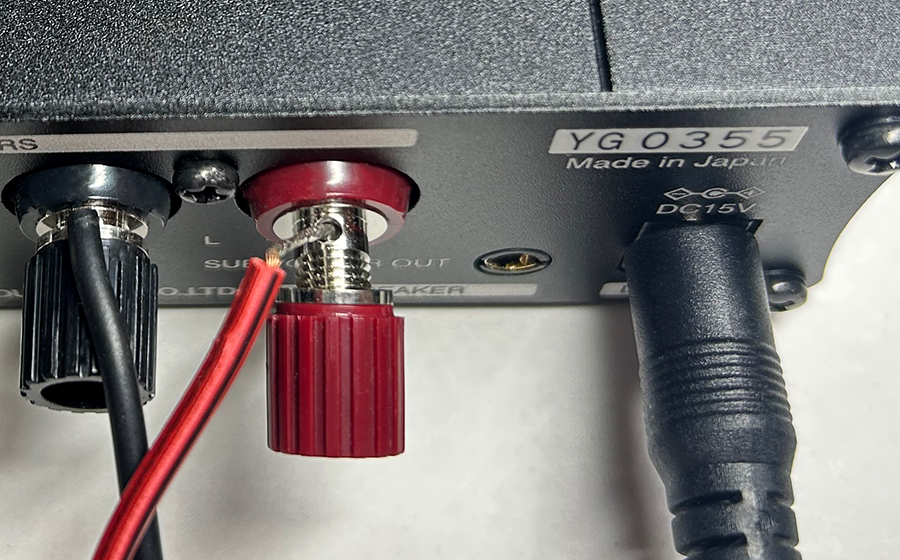

スピーカー端子のつまみを左に回してゆるめます。中央の穴が見えるまで回してください。穴にケーブルを差し込みます。
つまみを右に回してしっかり締めます。
注意ポイント
隣の端子と線が触れ合うと故障の原因になります。線がはみ出さないよう、きれいに差し込んでください。

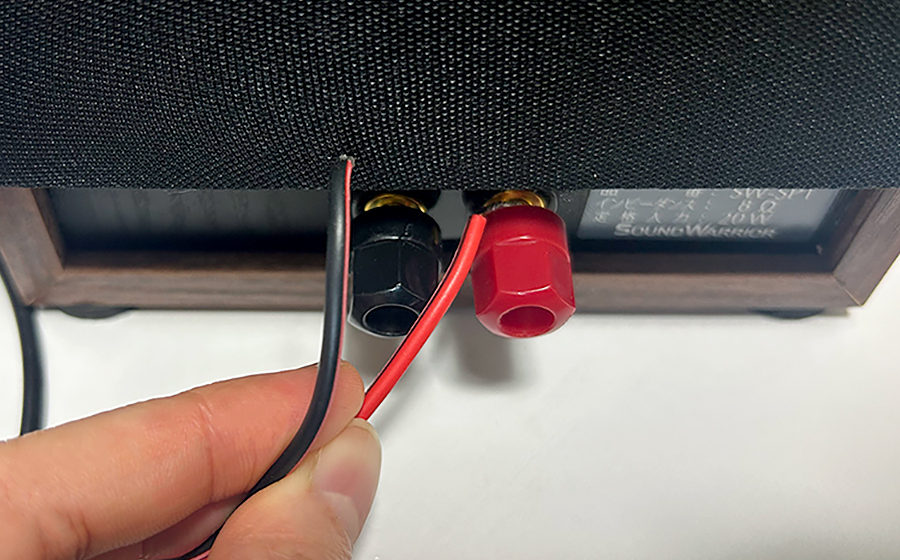

スピーカーも同様にケーブルを接続してください。

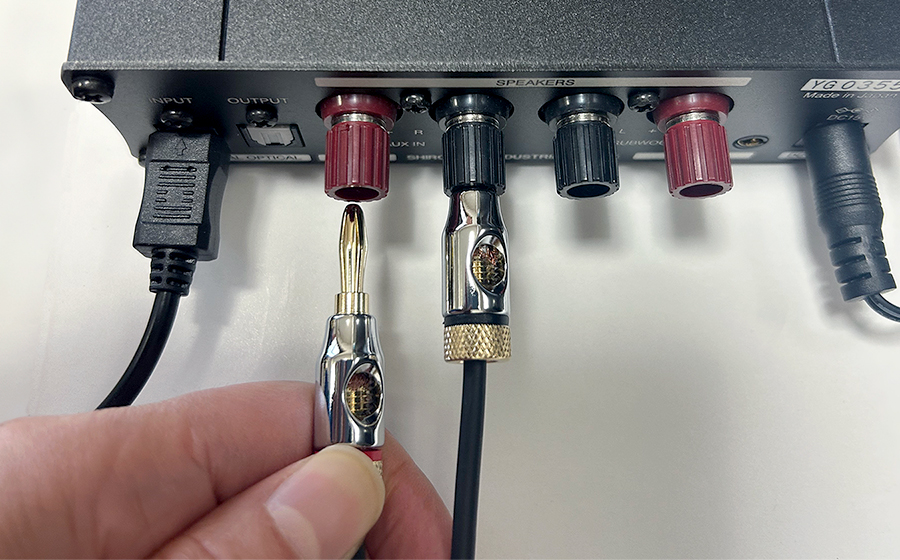

抜き差しが簡単なバナナプラグを使用して接続することもできます。別途、バナナプラグのスピーカーケーブルをご用意ください。

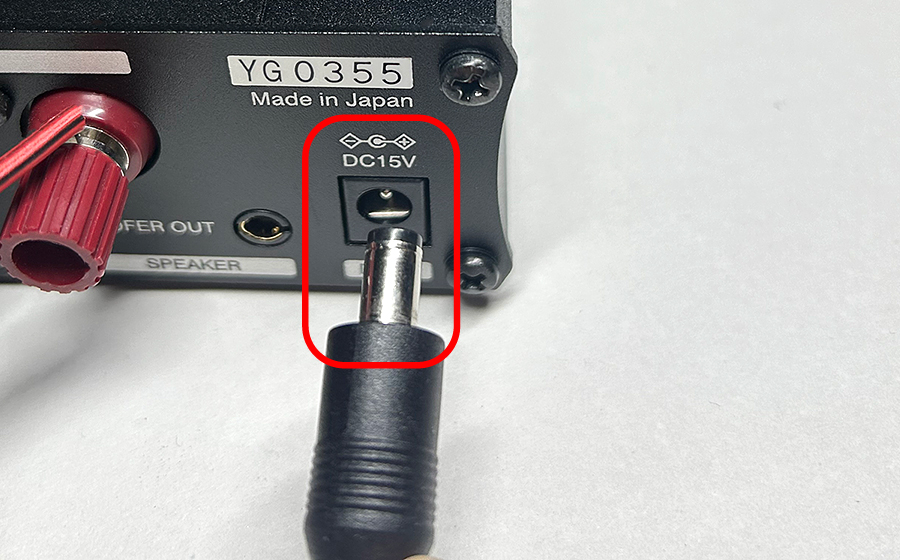

2. ACアダプターを接続する
【アンプ SWD-TV1】
（1） 本体の「DC IN」端子に、付属のACアダプターを接続します。
（2） ACアダプターのプラグをコンセントに差し込みます。
3. テレビと接続する
【ケーブルの準備】

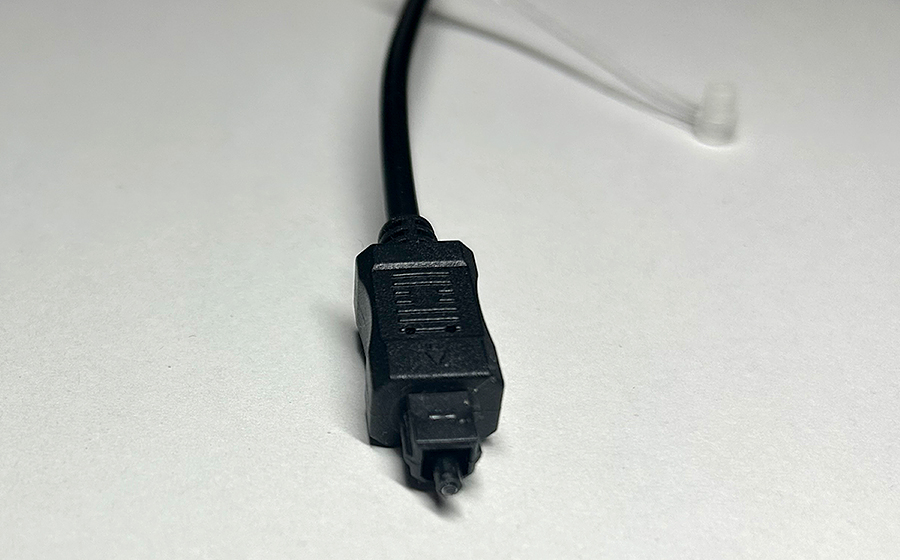

光デジタル音声ケーブルの先端にキャップがついているのではずします。
【テレビの端子】

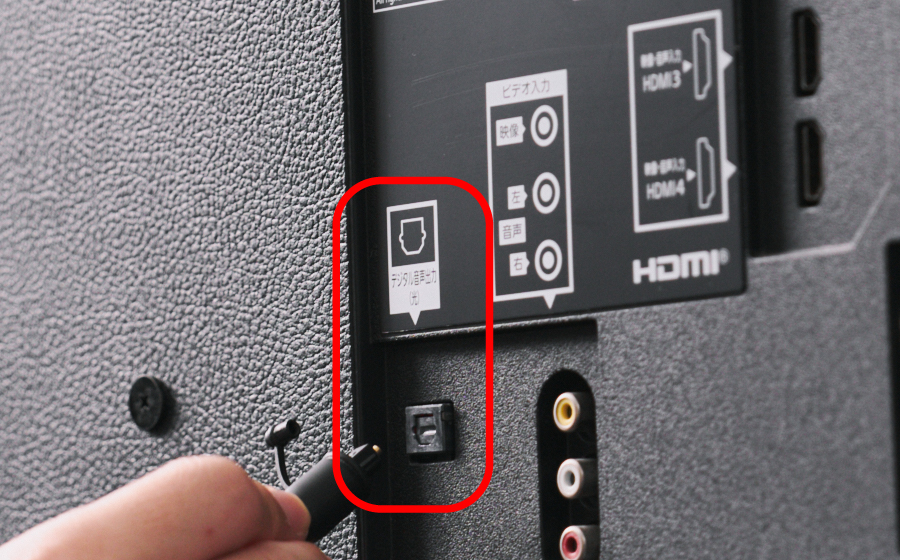

テレビ背面の「光デジタル出力」端子にケーブルを差し込みます。
端子の形は完全な四角ではなく、「逆台形のような独特な形」をしています。コネクタの向きを端子の形としっかり合わせてから、蓋を押し込むようにして「カチッ」と手応えがあるまで差し込んでください。
【アンプ SWD-TV1】
同様に、ケーブルの向きを確認し、「INPUT」端子の黒い蓋を押し込むようにして「カチッ」と手応えがあるまで差し込んでください。
【注意】
端子の蓋： そのまま押し込むように差し込んでください。
ケーブルの向き： コネクタの形（台形）を、端子の形状に合わせて差し込んでください。
4. テレビの音声を設定する

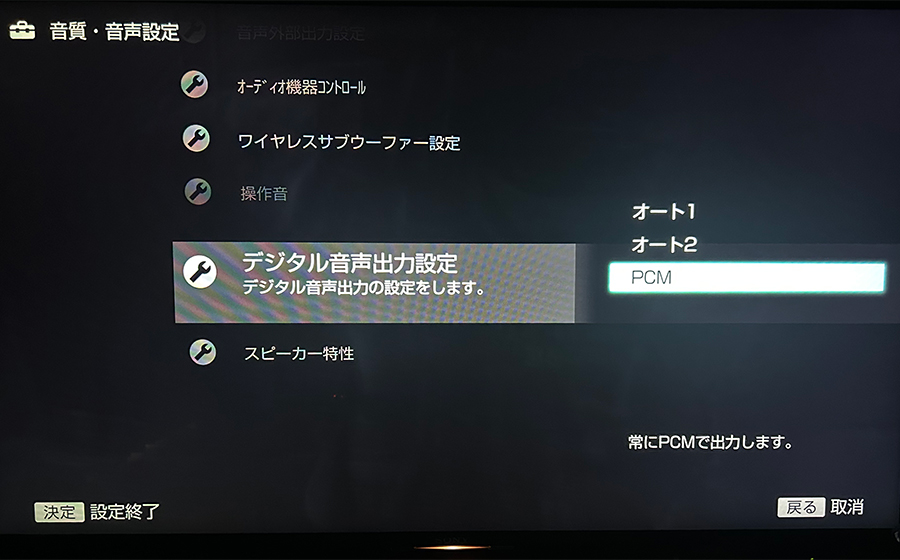

テレビの音声設定を「PCM」にします。
「音声設定」方法はメーカーにより異なります。

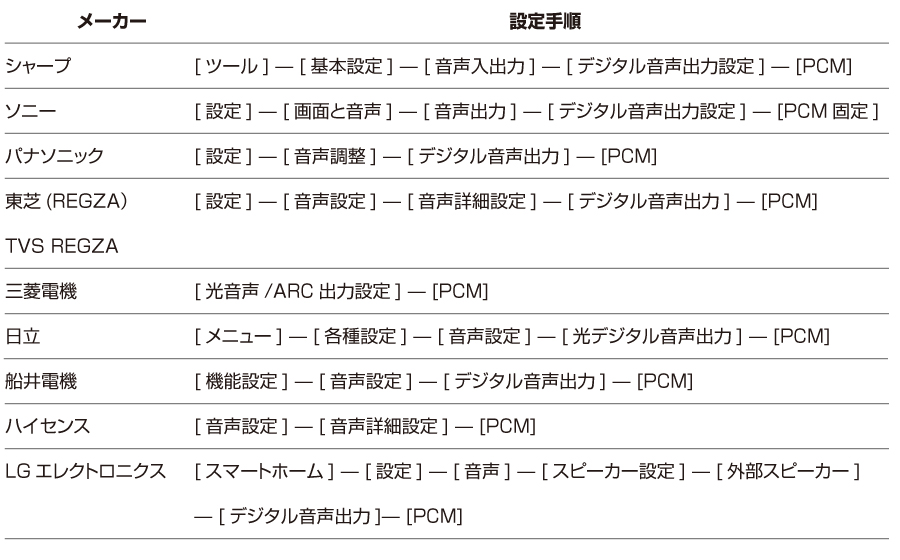

下記を参考にテレビの取扱説明書をご確認ください。

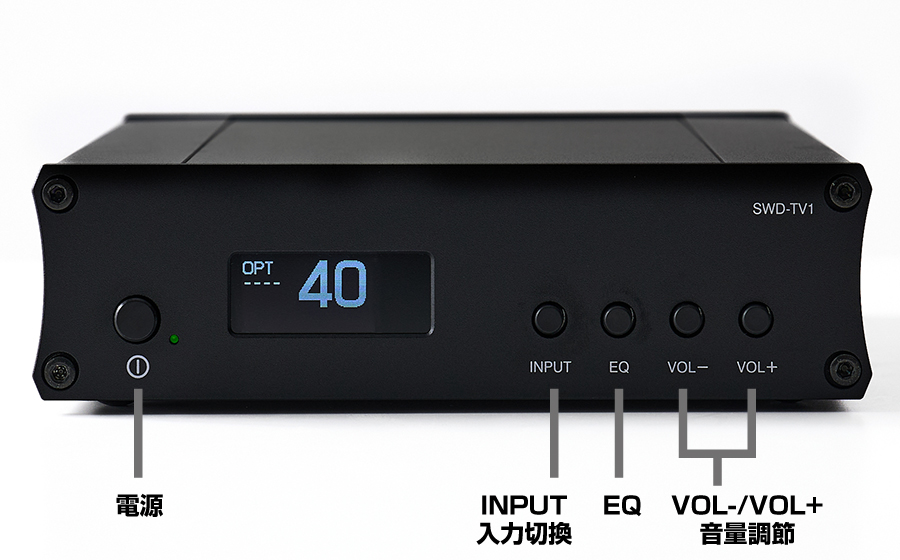

5. アンプの設定
(1) 電源スイッチを押す。
(2) INPUTボタンを押して、「OPT」を選択する。
(3) テレビで視聴する。
(4) VOL-/VOL+ボタンで音量調節をする

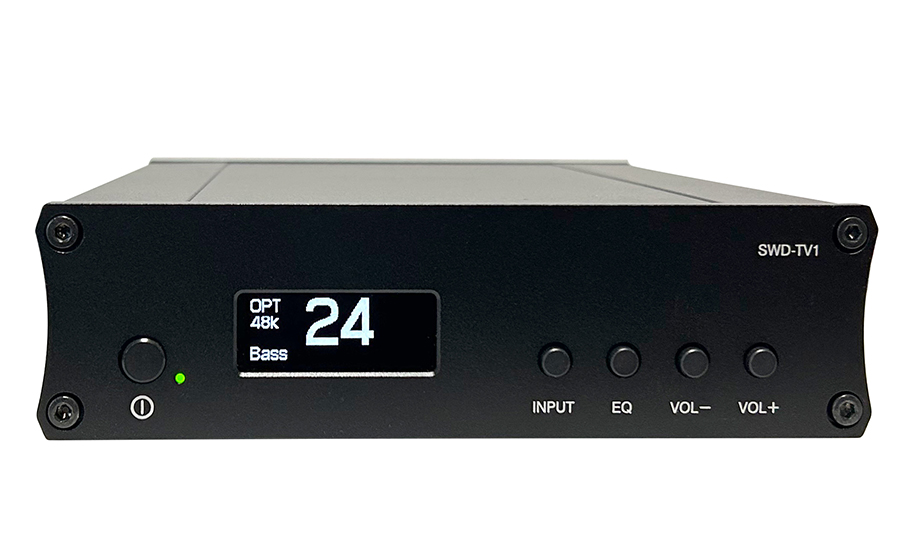

【EQモード（イコライザー）】
EQボタンを押すごとに3種類の音質設定を選択できます。
・News（ニュース・人の声強調）
・Night（深夜・低音を弱める）
・Bass（低音強調）
※EQモードの設定は「光デジタル音声（OPT)」で入力サンプリング周波数が32kHz〜48kHzの場合に限られます。
6. テレビからも音が聞こえる（TV内蔵スピーカーをオフ）
テレビのスピーカーからも音が出ていて聞きにくい場合は、テレビの設定を変えるなどの対策をお試しください。テレビの「音声設定」方法はメーカーにより異なります。詳細はテレビの説明書をご参照ください。

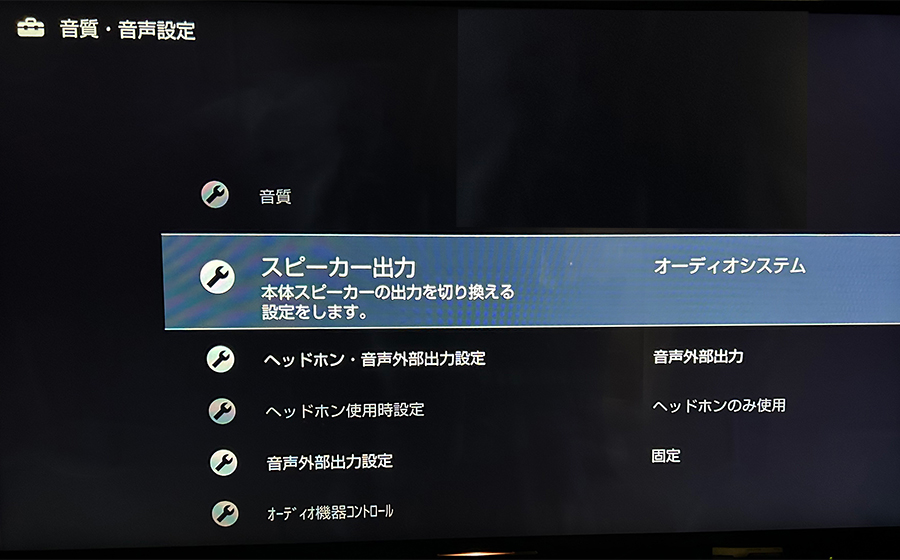

【テレビのスピーカー切換】
テレビの内蔵スピーカーを消音にするために、「スピーカー切換」などの設定を変更します。
・外部スピーカー
・オーディオシステム
など「テレビスピーカー」以外を選択してください。
【スピーカーとイヤホンの同時出力】
スピーカーとイヤホンの両方から音がでる「音声の同時出力」設定がある場合は、「しない」を選択してください。
【イヤホンなどをヘッドホン端子に差す】
使用されていないイヤホンやダミープラグをテレビの「ヘッドホン」端子に差してください。
上記の設定をしても改善されない場合は、【城下工業（株）SOUND WARRIOR サポート】にお問い合わせください。▶お問い合わせはこちら
7. テレビリモコンでの操作設定
テレビのリモコン信号を本機に学習させることで、テレビのリモコンで本機の電源操作と音量調節をおこなうことができます。対応メーカーは下記の通りです。
■対応メーカー
シャープ、ソニー、パナソニック、東芝(REGZA）、三菱電機、日立、船井電機、ハイセンス、TVS REGZA､LGエレクトロニクス

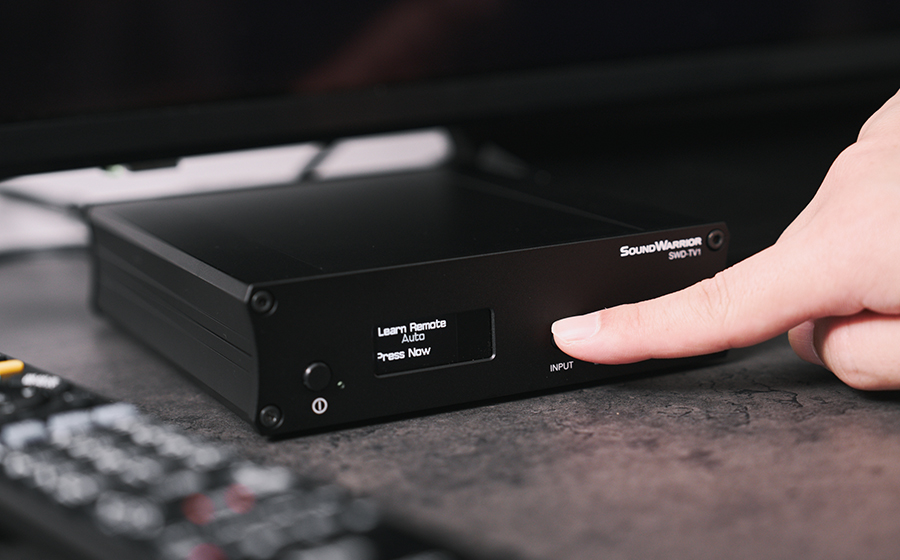

INPUTボタンを2秒以上長押し｢設定モード」にします。
ディスプレイが「Learn Remote Auto ： Press Now」になります。
※ディスプレイに「Try Again」と表示された場合はボタンを再度押し直すします。

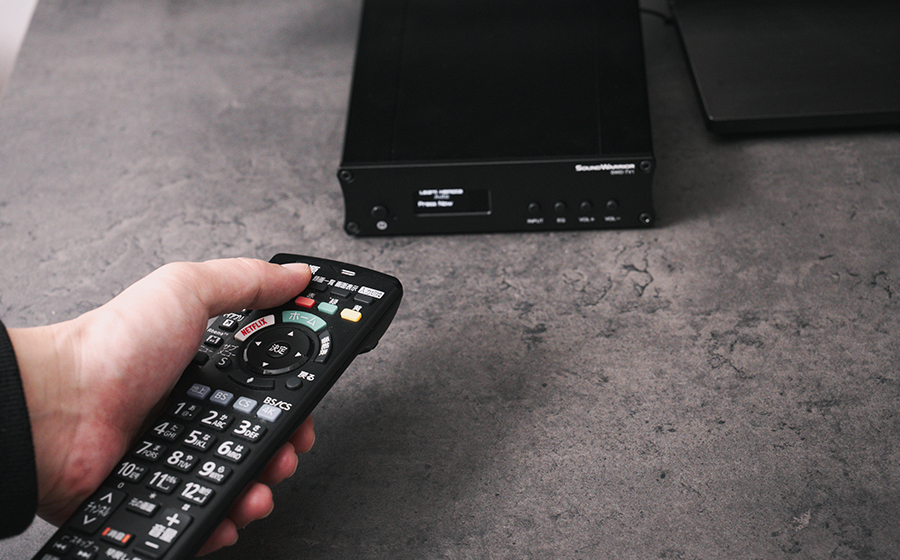

テレビのリモコンを本機のリモコン受光部に向け、リモコンのいずれかのボタン（「音量＋」など）を1回押してください。
これにより、リモコンの「電源」「音量＋」「音量−」「消音」の各ボタンに対して、設定が自動的に割り当てられます。
お困りの時は
接続時にお困りなことがありましたら、下記の「お問い合わせ」ボタンより、【城下工業（株）SOUND WARRIOR サポート】にお問い合わせください。
よくある質問 FAQ
どんなテレビと接続できますか
下記のいずれかの音声出力端子を搭載しているテレビでご利用いただけます。
・光デジタル音声出力端子（推奨）
・ヘッドホン端子（ステレオミニジャック）
・オーディオ出力端子（赤・白のRCAピンジャック）
※HDMI接続には対応しておりません。
EQモードとはなんですか
映像コンテンツや視聴環境に合わせて3種類の音質設定を選択できるモードです。
・News : ニュースモード ニュース・人の声強調
・Night : ナイトモード 深夜・低音を弱める
・Bass : バスブースト 低音強調
光デジタルで接続していますが音がでません
以下の点をご確認ください。解決しない場合は、お手数ですがお問い合わせください。
・テレビの設定：音声出力設定で、デジタル出力「PCM」に選択してください。
・アンプの設定：アンプのINPUT(入力切替)ボタンを押し、ディスプレイに「OPT」を表示させてください。
・接続の確認：光デジタルケーブルは、テレビ・アンプともに奥までしっかりと差し込まれていますか？
・スピーカーの接続：中央の穴にケーブルの芯線を差し込み、端子をしっかりと締め付けて固定していますか？
どんなリモコンでも「リモコン学習」はできますか
リモコン学習ができるのは「対応メーカー」の「赤外線方式」のテレビのリモコンです。非対応メーカーおよび、Bluetoothなどの電波（RF)方式のテレビのリモコンは対応しておりません。
光デジタル出力端子（OUTPUT)は何を接続するのですか
市販のBluetoothトランスミッター（送信機）の光デジタル入力端子と接続することで、ワイヤレスイヤホンなどに音声を転送してご利用いただけます。
